H07VVH6-F ( YASSI )
Tesisat Kabloları ve Esnek Kablolar

H07VVH6-F ( YASSI )

60227 IEC 71 F

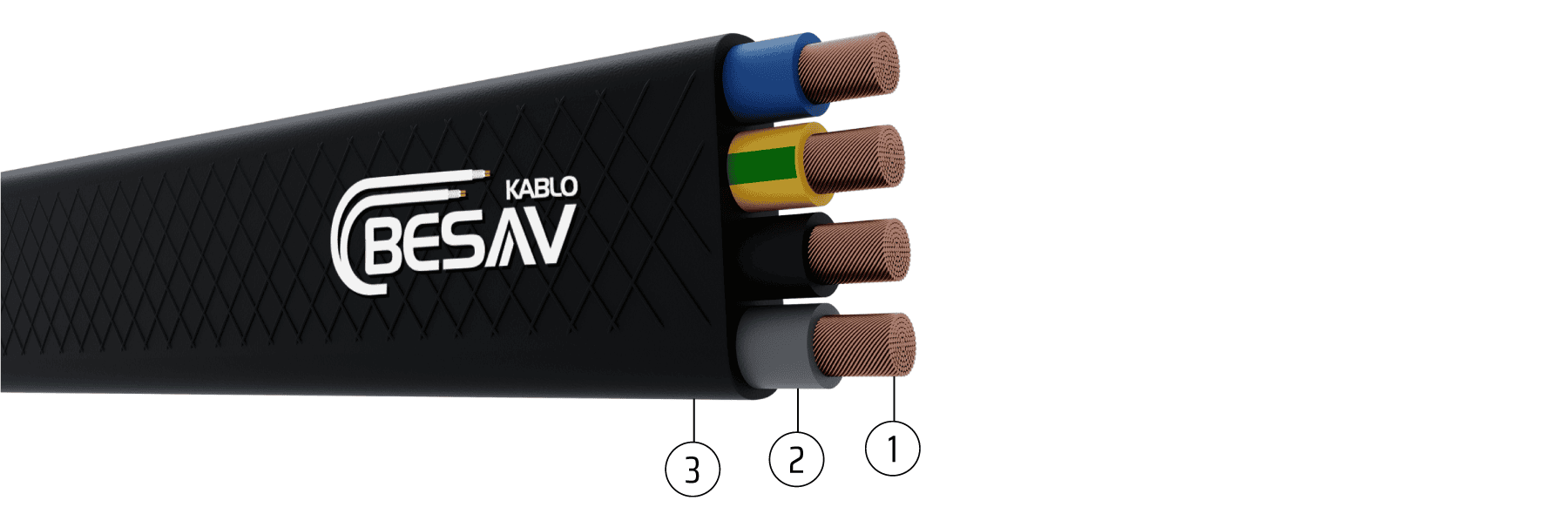

Yapısı
1
İletken: Tekli veya Çok Telli Bakır
2
Dolgu: PVC İzolasyon
3
Dış Kılıf: PVC Dış Kılıf
Uygulama Alanları

Bu kablolar, mekanik gerilimlerin az olduğu kapalı alanlarda, hareketli ortamlarda, konveyör sistemlerinde, kaldırma ekipmanlarında, vinçler ve konteyner köprülerinde, ayrıca raf sistemi zemin kanallarında güç ve kontrol kabloları olarak kullanılmaktadır.

Standartlar
  •  IEC 60227-6
Teknik Özellikleri

Min. bükülme yarı çapı

8 x D
Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi Uo/U 450/750 V
Deney gerilimi 2,5 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
Teknik Verileri
Nominal Kesit mm2 Yaklaşık Dış Çap mm Yaklaşık Net Ağırlık kg/km  İletken Direnci Max. ohm/km(20°C) Akım Taşıma Kapasitesi
3x1,5 * 5,8x13,0 138 13,3 20
3x2,5 * 6,3x14,0 176 7,98 27
3x4 * 7,5x17,0 262 4,95 34
3x6 * 7,9x18,5 327 3,30 48
3x10 * 8,8x22,0 474 1,91 66
3x16 * 10,3x25,5 690 1,21 89
3x25 * 12,4x33,0 1060 0,780 118
3x35 13,5x34,5 1344 0,554 145
3x50 16,7x36,7 1844 0,386 176
3x70 21,0x48,0 2794 0,272 224
3x95 21,8x55,8 3541 0,206 271
4x1,5 * 5,8x14,4 160 13,3 20
4x2,5 * 6,4x18,0 231 7,98 27
4x4 * 6,5x20,2 294 4,95 34
4x6 * 7,1x22,4 386 3,30 48
4x10 * 9,0x28,0 623 1,91 66
4x16 * 11,0x33,7 950 1,21 89
4x25 * 12,9x40,7 1384 0,780 118
4x35 15,0x45,0 1869 0,554 145
4x50 17,0x52,8 2574 0,386 176
4x70 21,0x61,0 3635 0,272 224
3x16+10 11,0x33,7 899 1,21/1,91 89
3x25+16 13,4x38,2 1293 0,780/1,21 118
3x35+16   15,0x42,5 1659 0,554/1,21 145
