H05V-U / H07V-U/R ( NYA )
Tesisat Kabloları ve Esnek Kablolar

H05V-U / H07V-U/R ( NYA )

TS EN 50525-2-31 HAR | VDE 0258

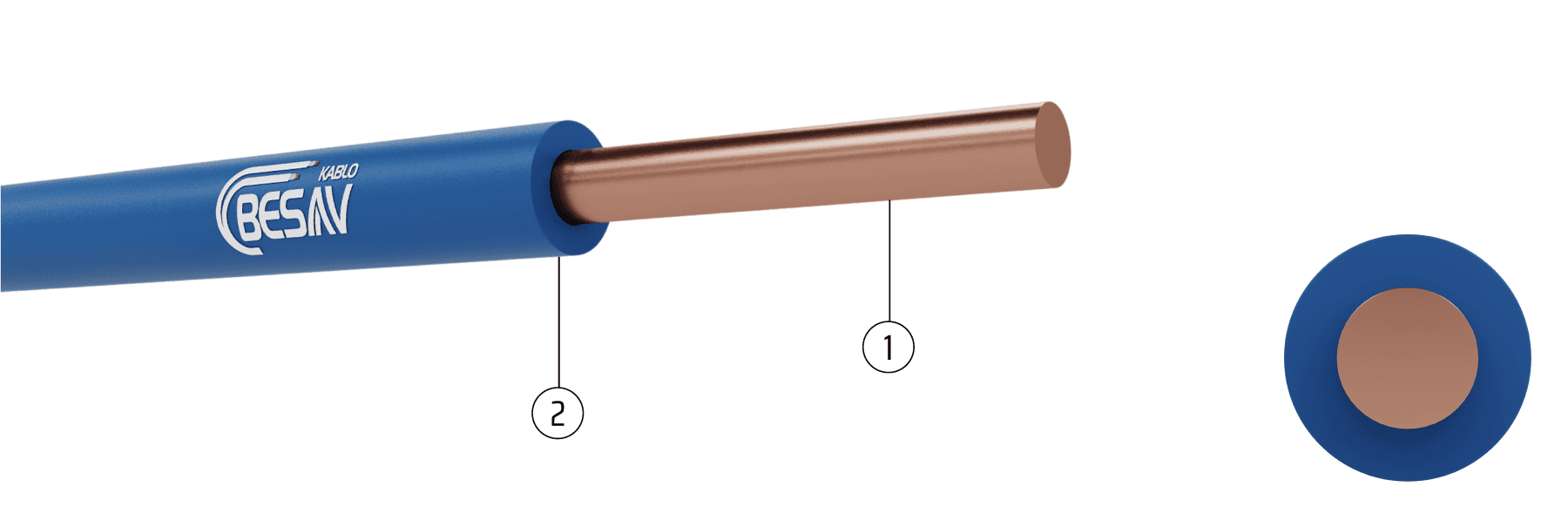

Yapısı
1
İletken: Tek Telli Bakır
2
İzole: PVC İzolasyon
Uygulama Alanları

Kapalı ve kuru ortamlar ile panolar, sabit montajlar, sıva altı ve sıva üstü kurulumlarda kullanılmak üzere uygundur.

Standartlar
  •  TS EN 50525-2-31
  •  BS EN 50525-2-31
  •  DIN EN 50525-2-31
  •  IEC 60227-3
  •  UK CODE: 2491X - 6491X
Sertifikalar
Teknik Özellikleri

Min. bükülme yarı çapı

D<8 ise 4xD  812 ise 6xD
Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi 300/500 V - 450/750 V
Deney Gerilimi 2 kV - 2,5 kV
Tek kablo düşey alev yayılma testi  EN 60332-1-2
Teknik Verileri
Boyut ve Ağırlıklar
   Elektriksel Bilgiler
Nominal Kesit
Dış Çap Yaklaşık
Net Ağırlık Yaklaşık
Standart Sevk
 20 °C’ de İletken DC Direnci (Maks.) Akım Taşıma Kapasitesi

Boruda (A)

Havada (A)
mm² mm
kg/km
uzunluk/m
ohm/km/m
*0.75 re
2,2
11
100
24,5
-
15
*1.0 re
2,3
13
100
18,1
11
19
1.5 re
2,8
18
100
12,1
14
24
2.5 re
3,4
29
100
7,41
19
32
4 re
3,8
45
100
4,61
26
42
6 re
4,3
60
100
3,08
34
54
10 rm
5,9
105
100
1,83
46
73
16 rm
7,0
160
100
1,15
61
98
25 rm
8,5
250
100
0,727
80
129
35 rm
9,5
350
1000
0,524
99
158
50 rm
11,0
450
1000
0,387
119
198
70 rm
13,0
650
1000
0,268
151
245
95 rm
15,0
900
1000
0,193
182
292
120 rm
16,0
1140
1000
0,153
210
344
150 rm
18,0
1380
1000
0,124
-
391
185 rm
20,0
1760
1000
0,0991
-
448
240 rm
23,0
2250
1000
0,0754
-
528
300 rm
26,0
2930
1000
0,0601
-
608
400 rm
29,0
3750
1000
0,0470
-
726
