YVV-FLEX ( NYY FLEX )
Bakır Alçak Gerilim Kabloları

YVV-FLEX ( NYY FLEX )

TS IEC 60502-1 | VDE 0276-603

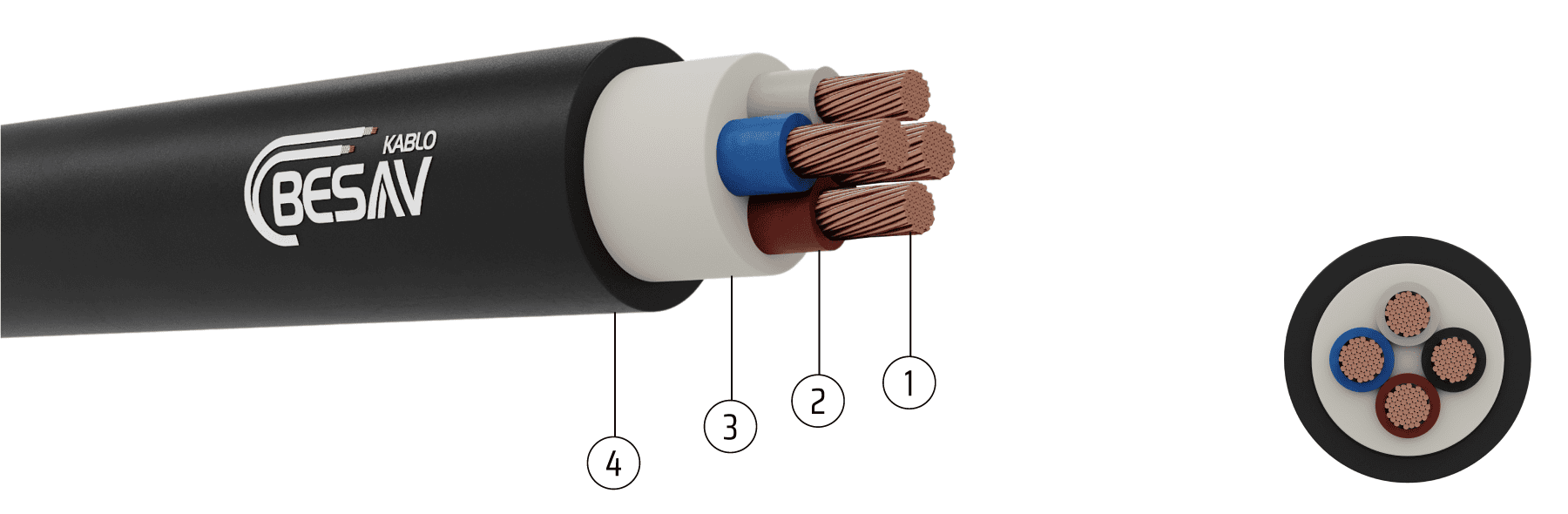

Yapısı
1
İletken: Çok Telli Bakır
2
İzole: PVC İzolasyon
3
Dolgu: Polietilen veya PVC Dolgu
4
Dış Kılıf: PVC Dış Kılıf
Uygulama Alanları

Dış etkenlerin minimal olduğu yeraltı alanlarında ve kablo kanallarında kullanıma uygundur.

Standartlar
  •  TS IEC 60502-1
  •  IEC 60502-1
  •  DIN VDE 0276-603
Teknik Özellikleri
Min. bükülme yarı çapı 12 x D
Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi Uo/U 0.6/1kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma  EN 60332-1-2
Kurşunsuz  ̶P̶b̶
Teknik Verileri
Boyut ve Ağırlıklar Elektriksel Bilgiler

Nominal Kesit

Dış Çap Yaklaşık

Net Ağırlık Yaklaşık		 1000 m
Kablo İçin Sevk
Makara Ölçüleri
 20 °C ’ de
İletken DC Direnci
(Maks.)		 Akım Taşıma Kapasitesi

Toprakta (A)

Havada (A)
mm²
mm
kg/km
cm
ohm/km
3x1.5 re
11,0
160
90
12,1
27
19
3x2.5 re
12,0
215
90
7,41
36
25
3x4 re
14,0
310
90
4,61
47
34
3x6 re
15,0
380
100
3,08
59
43
3x10 rm
17,5
550
110
1,83
79
59
3x16 rm
20,0
780
120
1,15
102
79
3x25 rm
23,0
1150
130
0,727
133
100
3x35 rm
26,0
1500
140
0,524
159
125
3x50 rm
29,5
1960
160
0,387
188
153
3x70 rm
33,0
2700
180
0,268
232
195
3x95 rm
38,0
3650
210
0,193
280
238
3x120 rm
41,5
4500
210
0,153
318
275
3x150 rm
45,0
5450
230
0,124
359
320
3x185 rm
50,0
6900
200*
0,0991
406
364
3x240 rm
56,0
8700
220*
0,0754
473
430
3x300 rm
63,0
11250
230*
0,0601
535
510
3x400 rm
71,0
14300
210**
0,0470
613
595
