Enerjide yeni güç! | Bakır Alçak Gerilim Kabloları

YVV ( NYY )
Bakır Alçak Gerilim Kabloları

YVV ( NYY )

TS IEC 60502-1 | VDE 0276-603

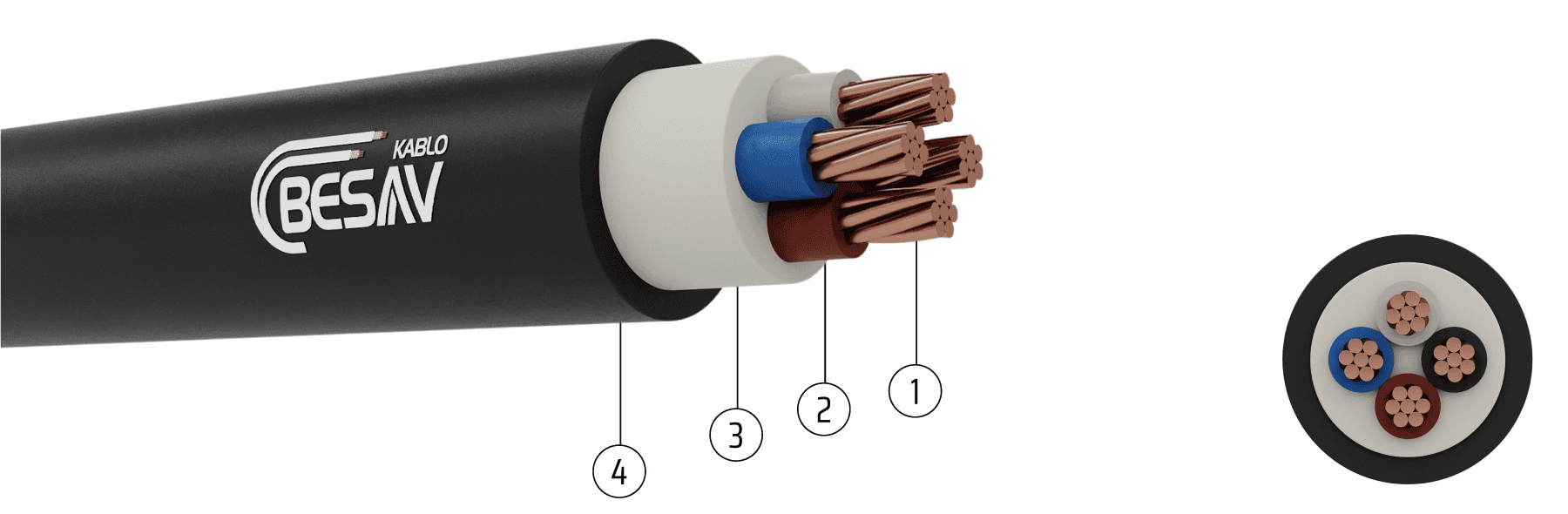

Yapısı
1
İletken: Tekli veya Bükülü Tel Bakır
2
İzole: PVC İzolasyon
3
Dolgu: Polietilen veya PVC Dolgu
4
Dış Kılıf: PVC Dış Kılıf
Uygulama Alanları

İç ve dış mekanlarda, kablo kanallarında, yer altındaki güç veya anahtarlama istasyonlarında, yerel enerji dağıtımlarında ve endüstriyel tesislerde, hasar riski bulunmayan alanlarda kullanım için uygundur.

Standartlar
  •  TS IEC 60502-1
  •  IEC 60502-1
  •  DIN VDE 0276-603
Teknik Özellikleri

Min. bükülme yarı çapı

12 x D
Maks. çalışma sıcaklığı 70°
Maks. kısa devre sıcaklığı 160°
Beyan gerilimi Uo/U 0.6/1kV
Deney gerilimi 3.5 kV
Tek kablo düşey alev yayılma testi EN 60332-1-2
Kurşunsuz  ̶P̶b̶
Teknik Verileri
Boyut ve Ağırlıklar Elektriksel Bilgiler

Nominal Kesit

Dış Çap Yaklaşık

Net Ağırlık Yaklaşık
 1000 m
Kablo İçin Sevk Makara Ölçüleri		 20 °C ’ de
İletken DC Direnci
(Maks.)		 Akım Taşıma Kapasitesi

Toprakta (A)

Havada (A)
mm²
mm
kg/km
cm
ohm/km
3x16/10 rm
21,5
900
130
1,15
102
79
3x25/16 rm
24,5
1350
140
0,727
133
100
3x35/16 rm
26,5
1700
150
0,524
159
125
3x50/25 rm
31,0
2250
160
0,387
188
153
3x70/35 rm
34,5
3050
200
0,268
232
195
3x95/50 rm
40,0
4050
220
0,193
280
238
3x120/70 rm
43,0
5150
230
0,153
318
275
3x150/70 rm
47,5
6050
240
0,124
359
320
3x185/95 rm
52,5
7750
210*
0,0991
406
364
3x240/120 rm
59,0
9800
230*
0,0754
473
430
3x300/150 rm
66,0
12700
250*
0,0601
535
510
3x400/185 rm
74,0
16000
220**
0,0470
613
595
