RV-K

Bakır Alçak Gerilim Kabloları

RV-K

TS IEC 60502-1

RV-K

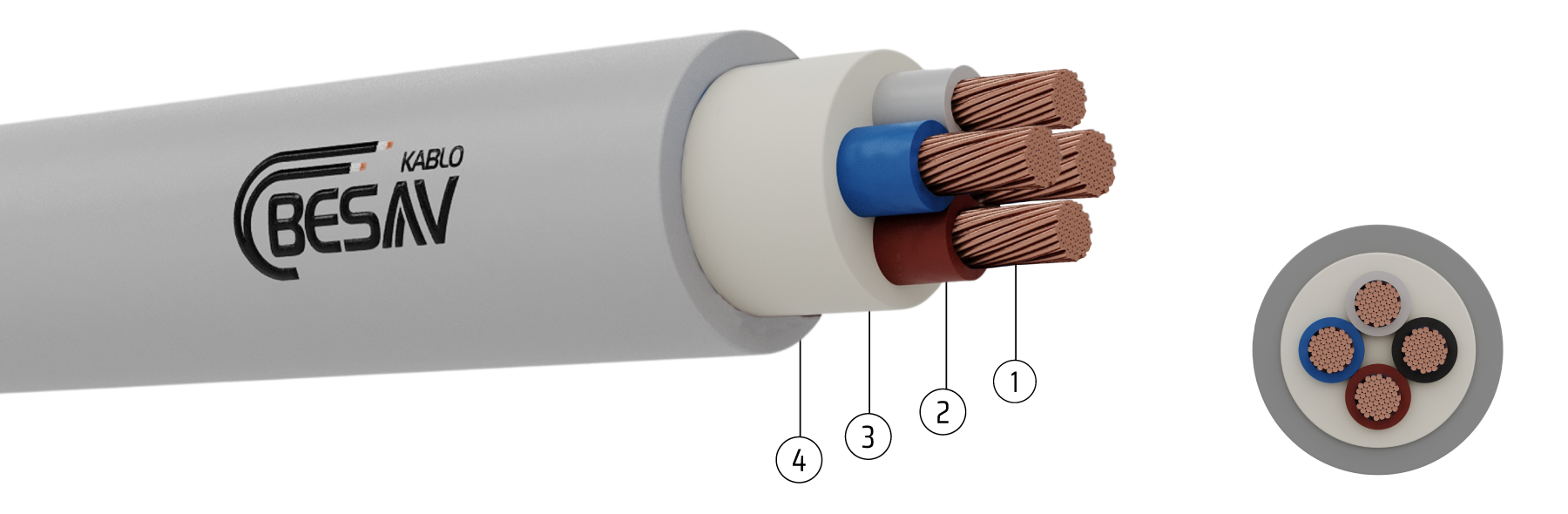

Yapısı
1
İletken: Çok Telli Bakır
2
İzole: XLPE İzolasyon
3
Dolgu: PVC Dolgu
4
Dış Kılıf: PVC Kılıf
Uygulama Alanları

Yüksek sıcaklık ve ani yüklerde dayanıklıdır ve PVC'den daha iyi yalıtım sunar. Darbe riski düşük iç tesislerde kullanılır.

PDF Görüntüle
Standartlar
  •   TS IEC 60502-1
Teknik Özellikleri
İzin Verilen İşletme Sıcaklığı 90 °C
Kısa Devre Sıcaklığı 250 °C
Test Gerilimi (AC) 4 kV
Minimum Serim Sıcaklığı 5 °C
Minimum Bükme Yarı Çapı 12xD
Anma Gerilimi 0.6/1 kV
İletken Çok telli esnek bakır
İzolasyon XLPE
Dolgu PVC
Kılıf PVC
Teknik Verileri
Nominal Kesit Kablo Dış Çapı (Yaklaşık) Akım Taşıma Kapasitesi İletken DC Direnci (20°C) Net Ağırlık (Yaklaşık) Ambalaj miktarı
Havada Toprakta
mm² mm A A ohm/km kg/km m
1 x 4 6,8 45 53 4,95 79,22 1000
1 x 6 7,45 58 66 3,3 102,5 1000
1 x 10 8,20 80 87 1,91 138,01 1000
1 x 16 9,20 107 113 1,21 194,2 1000
1 x 25 11,15 138 144 0,78 289,53 1000
1 x 35 12,25 169 174 0,554 382,75 1000
1 x 50 13,90 207 206 0,386 525,89 1000
1 x 70 15,91 268 254 0,272 722,79 1000
1 x 95 17,62 328 307 0,206 937,32 1000
1 x 120 19,49 382 343 0,161 1175,5 1000
1 x 150 21,42 441 387 0,129 1452,5 1000
1 x 185 24,63 506 434 0,106 1794,2 1000
1 x 240 29,44 599 501 0,0801 2354,2 1000
1 x 300 32,44 693 665 0,0641 2918,2 1000
2 x 1.5 10,65 26 37 13,3 149,80 1000
2 x 2.5 11,45 36 48 7,98 182,84 1000
2 x 4 12,55 49 63 4,95 232,09 1000
2 x 6 14,15 63 80 3,3 307,22 1000
2 x 10 16,35 86 104 1,91 444,96 1000
2 x 16 18,35 115 136 1,21 601,90 1000
2 x 25 22,25 149 173 0,78 894,34 1000
2 x 35 24,45 185 208 0,554 1147,0 1000
3 x 1.5 11,13 23 31 13,3 167,59 1000
3 x 2.5 11,99 31 41 7,98 208,83 1000
3 x 4 13,18 42 53 4,95 270,32 1000
3 x 6 14,59 54 66 3,3 351,04 1000
3 x 10 16,21 75 87 1,91 492,93 1000
3 x 16 18,37 100 113 1,21 690,32 1000
3 x 25 22,58 127 144 0,78 1044,5 1000
3 x 35 24,95 158 174 0,554 1370,0 1000
3 x 50 29,32 192 206 0,386 1934,2 1000
3 x 70 33,95 246 254 0,272 2670,7 1000
3 x 95 38,25 298 301 0,206 3489,2 500
3 x 120 42,72 346 343 0,161 4398,4 500
3 x 150 46,88 412 392 0,129 5402,7 500
3 x 185 54,24 475 444 0,106 6808,6 500
3 x 240 64,64 464 517 0,0801 9063,5 250
4 x 1.5 11,91 23 31 13,3 192,9 1000
4 x 2.5 12,88 31 41 7,98 243,97 1000
4 x 4 14,21 42 53 4,95 320,18 1000
4 x 6 15,78 54 66 3,3 420,43 1000
4 x 10 18,20 75 87 1,91 627,71 1000
4 x 16 20,62 100 113 1,21 881,05 1000
4 x 25 25,74 127 144 0,78 1355,9 1000
4 x 35 28,53 158 174 0,554 1785,8 1000
4 x 50 32,80 192 206 0,386 2462,6 1000
4 x 70 37,72 246 254 0,272 3375,4 1000
4 x 95 41,87 298 301 0,206 4349,7 500
4 x 120 46,40 346 343 0,161 5443,5 500
5 x 4 16,32 42 52 4,95 412,17 1000
5 x 6 18,07 53 64 3,3 537,04 1000
5 x 10 20,10 75 86 1,91 761,04 1000
3 x 50+25 29,02 192 206 0.386/0.78 2062,1 1000
3 x 70+35 33,06 246 254 0.272/0.554 2879,3 1000
3 x 95+50 37,27 298 301 0.206/0.386 3843,2 500
3 x 120+70 41,58 359 348 0.161/0.272 4905,1 500
3 x 150+70 45,27 412 392 0.129/0.272 5855,8 500
3 x 185+95 50,88 475 444 0.106/0.206 7447,9 500
3 x 240+120 56,64 564 517 0.0801/0.161 9579,9 250

RV-K; TS IEC 60502-1 standardına uygun, çok telli esnek bakır iletkenli, XLPE izoleli, PVC dolgulu ve PVC kılıflı 0.6/1 kV enerji kablosudur. 90 °C işletme sıcaklığı, 250 °C kısa devre sıcaklığı, 4 kV AC test gerilimi, minimum 5 °C serim sıcaklığı ve 12xD minimum bükme yarıçapına sahiptir.
