FROR 450/750 V

Tesisat Kabloları ve Esnek Kablolar

FROR 450/750 V

CEI 20-22 II

FROR 450/750 V

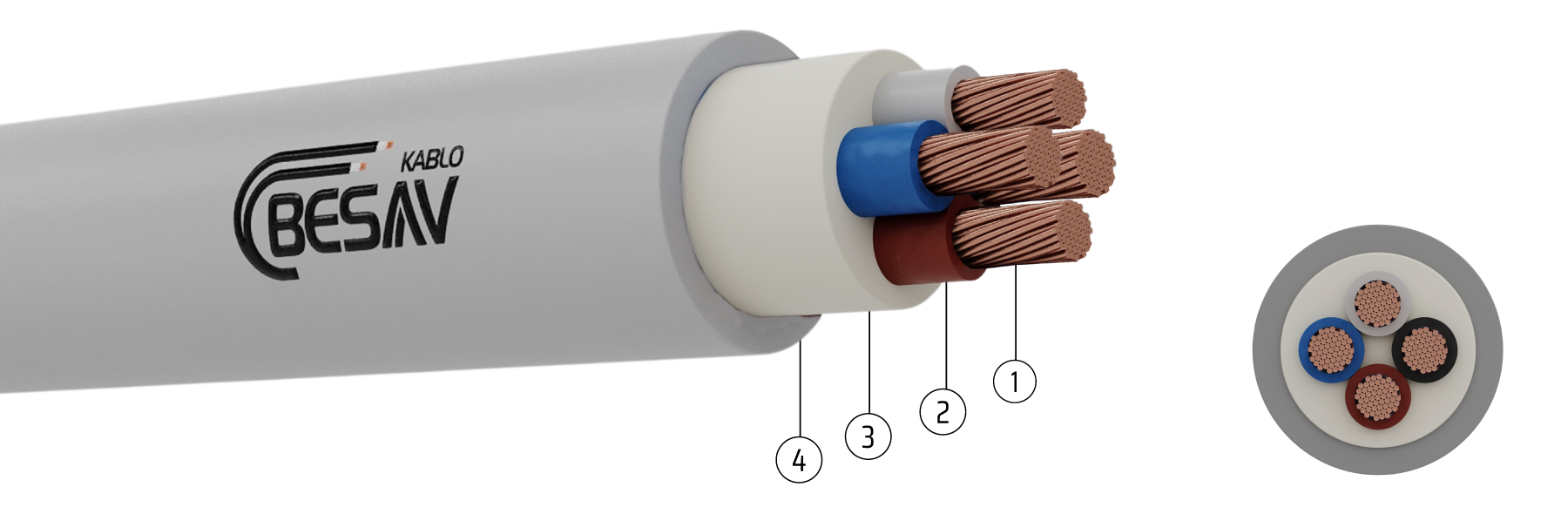

Yapısı
1
İletken: Çok Telli Bakır
2
İzole: PVC İzolasyon
3
Dış Kılıf: PVC Kılıf (Rz Quality)
Uygulama Alanları

Enerji, şebeke ve aydınlatma kablosu olarak açıkta, kablo kanallarında ve toprak altında, bükülgenlik gereken uygulamalarda kullanılır.

PDF Görüntüle
Standartlar
  •   CEI 20-22 II
Teknik Özellikleri
İzin Verilen İşletme Sıcaklığı 70 °C
Kısa Devre Sıcaklığı 160 °C
Test Gerilimi (AC) 2 - 2.5 kV
Minimum Serim Sıcaklığı 5 °C
Minimum Bükme Yarı Çapı 12xD
Anma Gerilimi 450/750 V
İletken Çok telli esnek bakır
İzolasyon PVC
Kılıf PVC (Rz kalitesi)
Teknik Verileri
Nominal Kesit Kablo Dış Çapı (Yaklaşık) Akım Taşıma Kapasitesi Havada İletken DC Direnci (20°C) Net Ağırlık (Yaklaşık) Ambalaj miktarı
mm² mm A ohm/km kg/km m
2x0.75 6,20 12 26 55,50 1000
2x1 7,3 16 19,5 76,45 1000
2x1.5 7,80 24 13,3 91,33 1000
2x2.5 9,5 33 7,98 138,87 1000
2x4 10,50 45 4,95 181,29 1000
2x6 12,2 58 3,3 252,14 1000
3x1 7,72 16 19,5 90,01 1000
3x1.5 8,264 24 13,3 109,07 1000
3x2.5 10,07 33 7,98 167,07 1000
3x4 11,348 45 4,95 227,56 1000
3x6 13,17 58 3,3 317,86 1000
4x0.75 7,166 12 26 78,59 1000
4x1 8,41 16 19,5 107,90 1000
4x1.5 9,218 24 13,3 136,40 1000
4x2.5 10,99 33 7,98 203,43 1000
4x4 12,401 45 4,95 279,55 1000
4x6 14,42 58 3,3 393,00 1000
5x1 9,355 16 19,5 125,97 1000
5x1.5 10,23 24 13,3 160,15 1000
5x2.5 12,185 33 7,98 240,92 1000
5x4 13,94 45 4,95 340,05 1000
5x6 15,96 58 3,3 471,33 1000
7x1 9,95 16 19,5 162,93 1000
10x1 13 16 19,5 266,33 500

FROR 450/750 V; CEI 20-22 II standardına uygun, çok telli esnek bakır iletkenli, PVC izoleli ve Rz kalite PVC kılıflı tesisat kablosudur. 70 °C işletme sıcaklığı, 160 °C kısa devre sıcaklığı, 2 - 2.5 kV AC test gerilimi, minimum 5 °C serim sıcaklığı ve 12xD minimum bükme yarıçapına sahiptir.
