ACSR
Havai Hat Güç Kabloları

ACSR

ACSR TS EN 50182 ACSR TEDAŞ MYD/96-014

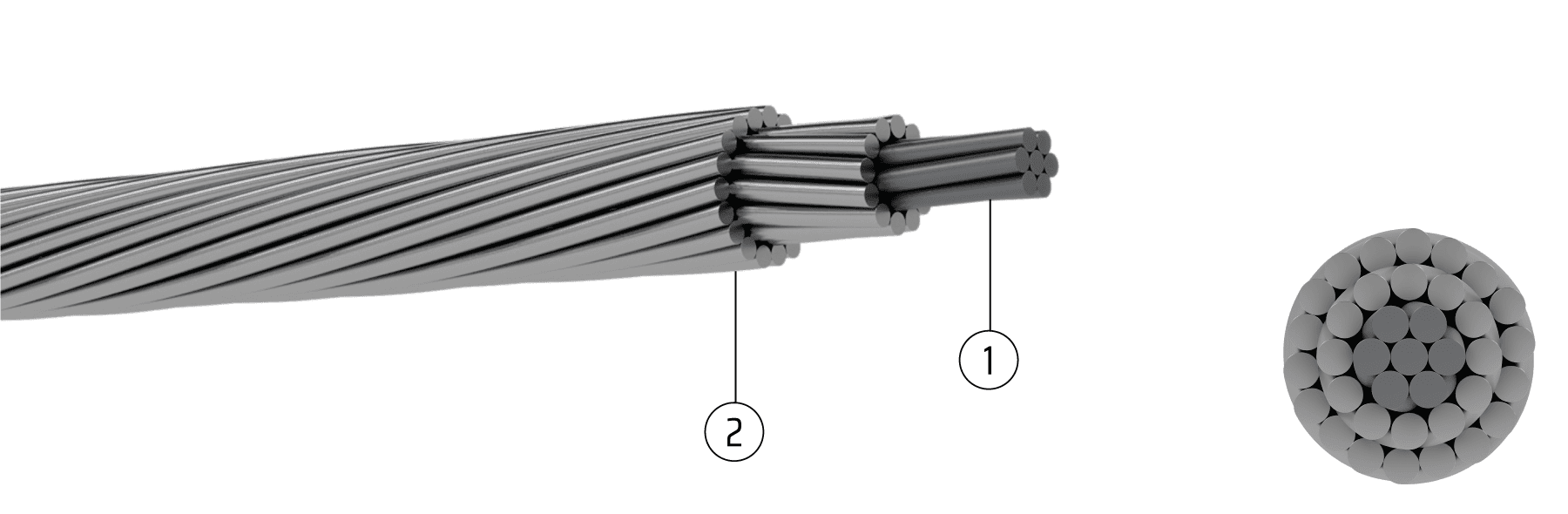

Yapısı
1
İletken: ST1A Tip Çelik Damar
2
Dış Kılıf: AL1 Tip Alüminyum
Uygulama Alanları

Yeraltı kablo iletimine uygun olmayan alanlarda ve yeraltı kablolarının maliyetinin yüksek olduğu açık alanlarda, düşük ve yüksek voltajlı havai hatlarda kullanılmaktadır.

Standartlar
  •  TS EN 50182
  •  TEDAŞ MYD/96-014
Teknik Verileri

    Cins

    Kesit		   Al. Kesit   Çelik
Kesit		   Toplam
Kesit

    AWG Kesit		   Çelik Tel
Sayısı		   Çelik Tel
Çapı		   Al. Tel
Sayısı		 İletken Büküm
Çapı
mm² mm² mm² adet mm adet mm

TUHRUS 17/3 16,83 2,80 19,63 5 1 1,89 6 5,67
SWAN 21/4 21,18 3,53 24,71 4 1 2,12 6 6,36
SWALLOW 27/4 26,69 4,45 31,14 3 1 2,38 6 7,14
SPARROW 34/6 33,59 5,60 39,19 2 1 2,67 6 8,01
ROBIN 42/7 42,41 7,07 49,48 1 1 3,00 6 9,00
RAVEN 54/9 53,52 8,92 62,44 1/0 1 3,37 6 10,11
QUALL 67/11 67,33 11,22 78,55 2/0 1 3,78 6 11,34
PIGEON 85/14 85,12 14,18 99,30 3/0 1 4,25 6 12,75
WAXWING 135/7 134,98 7,50 142,48 266800 1 3,09 18 15,45
PARTRIGE 135/22 134,87 21,99 156,86 266800 7 2,00 26 16,28
PHEOBE 152/8 152,09 8,45 160,54 300000 1 3,28 18 16,40
OSTRICH 152/25 152,19 24,71 176,90 300000 7 2,12 26 17,28
HAWK 242/39 241,65 39,19 280,84 477000 7 2,67 26 21,77
DRAKE 403/65 402,56 65,44 468,00 795000 7 3,45 26 28,11
CARDİNAL 485/63 484,53 62,81 547,34 954000 7 3,38 54 30,42
PHEASANT 645/82 645,08 81,71 726,79 1272000 19 2,34 54 35,10
