NHXMH FE 180 ( 052XZ1-U FE 180 )
Halojensiz Yangına Dayanıklı Kablolar

NHXMH FE 180 ( 052XZ1-U FE 180 )

TSHD 604 | VDE 0276

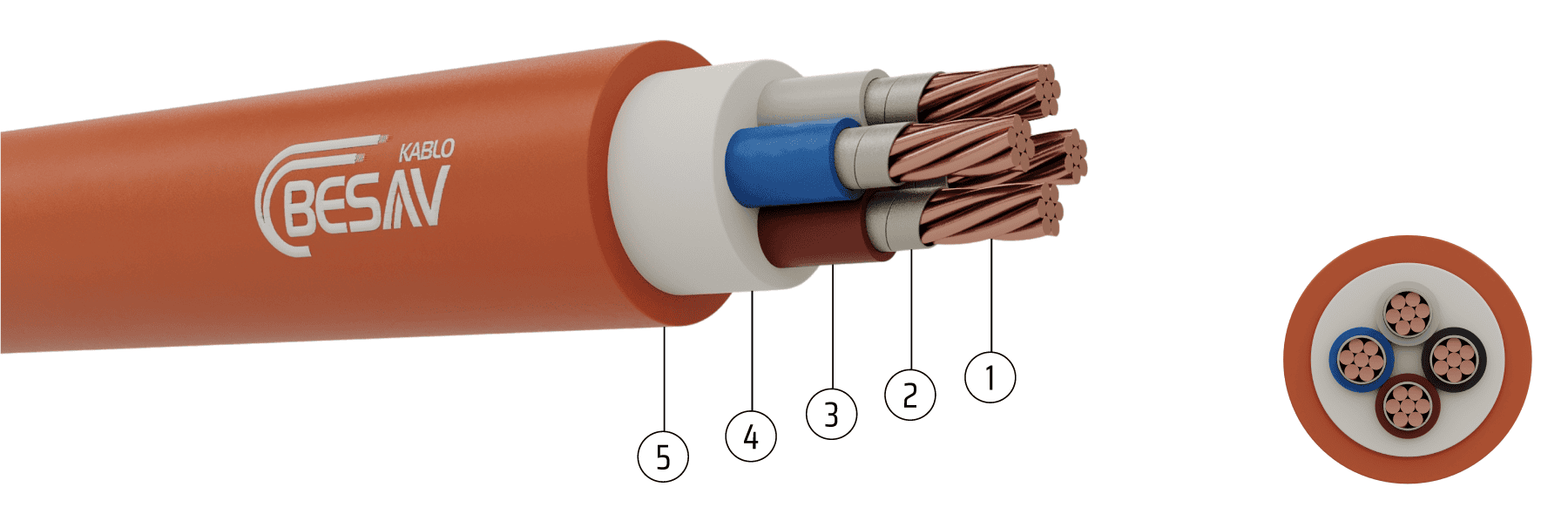

Yapısı
1
İletken: Tekli veya Bükülü Tel Bakır
2
Bant: Mika Bant
3
İzole: XLPE İzolasyon
4
Dolgu: HFFR Dolgu
5
Dış Kılıf: HFFR Dış Kılıf
Uygulama Alanları

Bu kablolar, iç ve dış mekanlarda, okul, hastane, toplantı salonları ve alışveriş merkezleri gibi çeşitli alanlarda güvenli enerji iletimi sağlamak için kullanılır. Dayanıklı yapıları, farklı ortamlardaki gereksinimleri karşılayacak şekilde tasarlanmıştır, bu sayede hem güvenilir hem de verimli bir çözüm sunar.

Standartlar
  •  VDE 276-604
  •  VDE 266
  •  TS HD 604 S1
Teknik Özellikleri
Min. bükülme yarı çapı 18 x D
Maks. çalışma sıcaklığı 90°
Maks. kısa devre sıcaklığı 250°
Beyan gerilimi Uo/U 0.6/1 kV
Deney gerilimi 3.5 kV
Düşük duman yoğunluğu EN 61034
Halojensiz EN 60754 - EN 50267
Devre bütünlüğü IEC 60331-21
Demet kablo düşey alev yayılma testi EN 60332-3-24
Kurşunsuz  ̶P̶b̶
Teknik Verileri
Boyut ve Ağırlıklar Elektriksel Bilgiler

Nominal Kesit

Dış Çap Yaklaşık

Net Ağırlık Yaklaşık		 1000 m
Kablo İçin Sevk Makara
Ölçüleri		 20 °C’ de
İletken DC Direnci
(Maks.)		 Akım Taşıma Kapasitesi
  Havada (A)
mm² mm kg/km cm ohm/km •••
1x4 re 7,5 90 70 4,61 56 40
1x6 re 8,0 110 70 3,08 71 53
1x10 rm 9,5 160 80 1,83 100 74
1x16 rm 10,0 220 80 1,15 135 100
1x25 rm 11,5 320 90 0,727 180 133
1x35 rm 12,5 420 90 0,524 225 167
1x50 rm 14,0 530 90 0,387 273 205
1x70 rm 16,0 740 110 0,268 350 265
1x95 rm 17,5 950 110 0,193 428 325
1x120 rm 19,0 1200 120 0,153 495 380
1x150 rm 21,0 1450 130 0,124 575 442
1x185 rm 23,0 1850 140 0,0991 660 510
1x240 rm 25,5 2350 160 0,0754 780 605
1x300 rm 28,5 3000 200 0,0601 864 690
1x400 rm 32,0 3900 220 0,0470 1018 810
1x500 rm 35,5 4900 240 0,0366 1173 930
