YAXCV ( NA2XCY )

TS IEC 60502-1 | VDE 0276-603

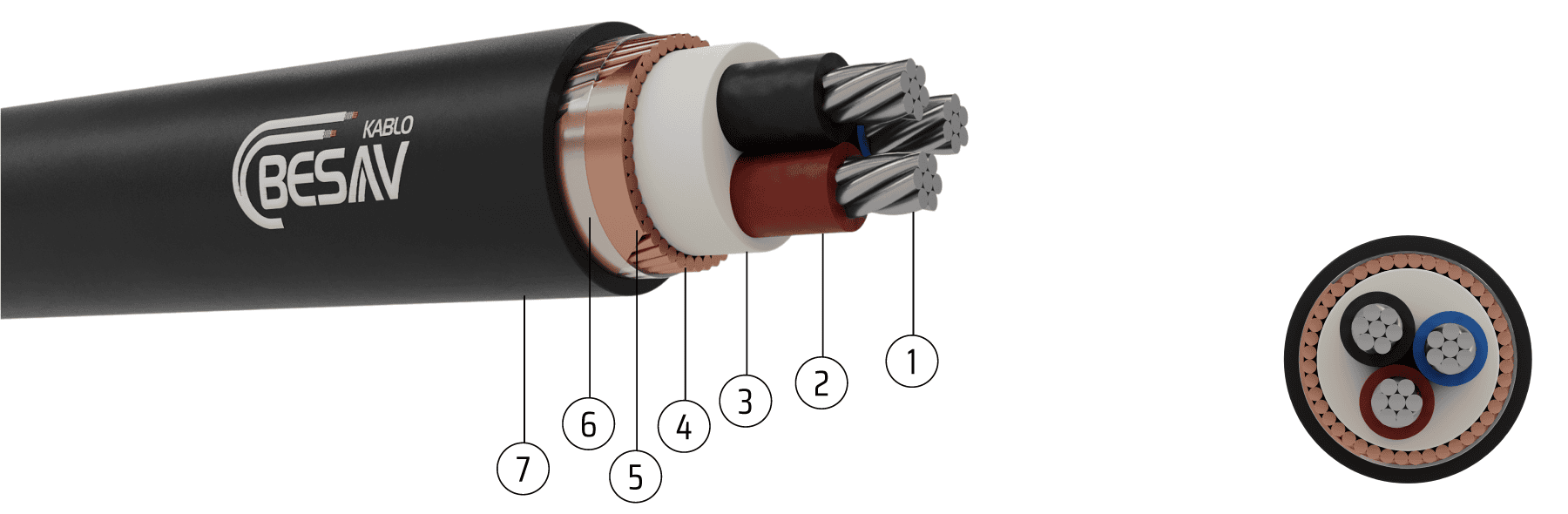

Yapısı

İletken: Tekli veya Örgülü Alüminyum

İzole: PVC İzolasyon

Dolgu: Polietilen veya PVC Dolgu

İletken: Konsantrik İletken

Bant: Bağlayıcı Olarak Bakır Bant

Bant: Polyester Bant

Dış Kılıf: PVC Dış Kılıf

Uygulama Alanları

Dielektrik kaybı oldukça düşük olan bu kablolar, yerleşim ve endüstriyel alanlarda, dış mekanlarda, toprak altında ve kablo kanallarında ani yük değişimlerinin gerçekleştiği enerji tesislerinde kullanılmaktadır.

Standartlar

TS IEC 60502-1
VDE 0276

Teknik Verileri

Boyut ve Ağırlıklar				Elektriksel Bilgiler
Nominal Kesit	Dış Çap Yaklaşık	Net Ağırlık	1000 m Kablo İçin Sevk Makara Ölçüleri	20 °C’de maks. iletken direnci	Akım taşıma kapasitesi (yaklaşık)
(mm²)	(mm)	(kg/km)	(cm)	(ohm/km)	Toprakta (A) 20°C’de	Havada (A) 30°C’de
3x25/16 rm	25,0	900	140	1,200	111	100
3x35/16 rm	27,0	1000	160	0,868	132	122
3x50/25 rm	31,0	1400	160	0,641	157	147
3x70/35 rm	36,0	1850	200	0,443	195	189
3x95/50 rm	41,0	2450	230	0,320	233	232
3x120/70 rm	44,0	3100	240	0,253	266	270
3x150/70 rm	48,0	3650	210*	0,206	299	308
3x185/95 rm	54,0	4550	220*	0,164	340	357
3x240/120 rm	60,0	5650	240*	0,125	401	435
