¡Nuevo poder en energía! | Cables aéreos de potencia

ACSR
Cables aéreos de potencia

ACSR

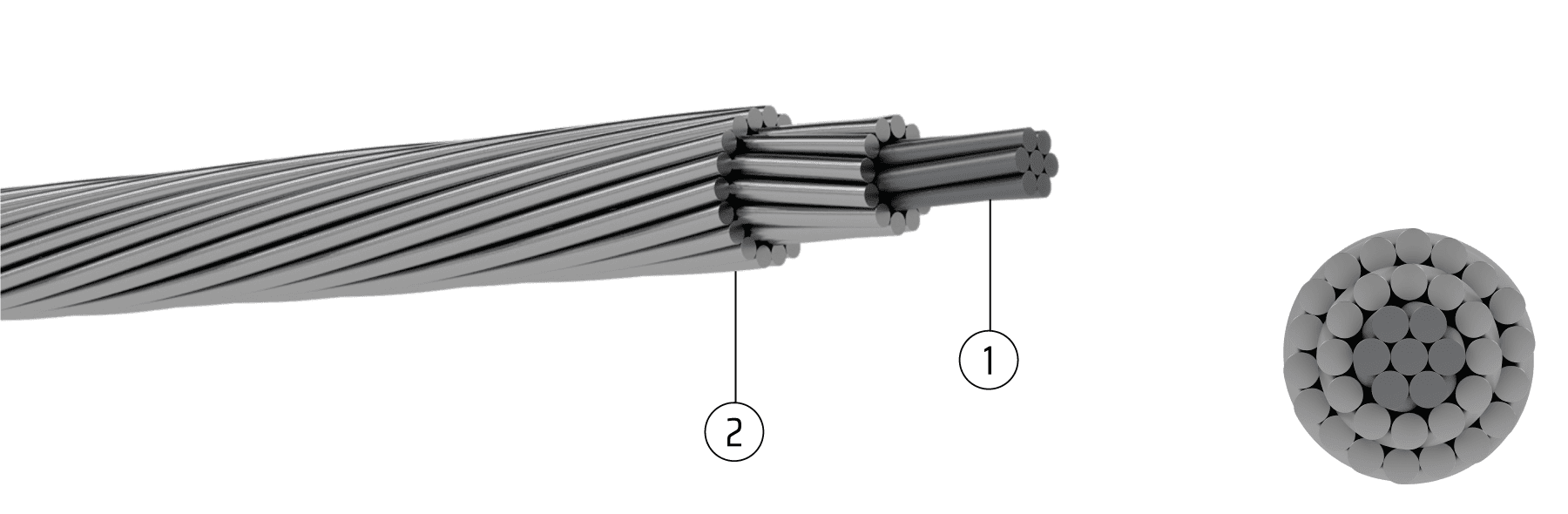

Construcción
1
:
2
:
Áreas de aplicación

Se utiliza en líneas aéreas de baja y alta tensión en áreas que no son aptas para la transmisión de cables subterráneos y en áreas abiertas donde el costo de los cables subterráneos es alto.

Normas
  •  TS EN 50182
  •  TEDAŞ MYD/96-014
Datos técnicos

    Tipo

    Sección		   Sección de Al.   Sección de Acero   Sección Total

    AWG Sección		   Número de Alambre de Acero   Diámetro del Alambre de Acero   Número de Alambre de Aluminio Diámetro del Alambre Conductor
mm² mm² mm² pieza mm pieza mm

TUHRUS 17/3 16,83 2,80 19,63 5 1 1,89 6 5,67
SWAN 21/4 21,18 3,53 24,71 4 1 2,12 6 6,36
SWALLOW 27/4 26,69 4,45 31,14 3 1 2,38 6 7,14
SPARROW 34/6 33,59 5,60 39,19 2 1 2,67 6 8,01
ROBIN 42/7 42,41 7,07 49,48 1 1 3,00 6 9,00
RAVEN 54/9 53,52 8,92 62,44 1/0 1 3,37 6 10,11
QUALL 67/11 67,33 11,22 78,55 2/0 1 3,78 6 11,34
PIGEON 85/14 85,12 14,18 99,30 3/0 1 4,25 6 12,75
WAXWING 135/7 134,98 7,50 142,48 266800 1 3,09 18 15,45
PARTRIGE 135/22 134,87 21,99 156,86 266800 7 2,00 26 16,28
PHEOBE 152/8 152,09 8,45 160,54 300000 1 3,28 18 16,40
OSTRICH 152/25 152,19 24,71 176,90 300000 7 2,12 26 17,28
HAWK 242/39 241,65 39,19 280,84 477000 7 2,67 26 21,77
DRAKE 403/65 402,56 65,44 468,00 795000 7 3,45 26 28,11
CARDINAL 485/63 484,53 62,81 547,34 954000 7 3,38 54 30,42
PHEASANT 645/82 645,08 81,71 726,79 1272000 19 2,34 54 35,10
