¡Nuevo poder en energía! | Cables de instalación y cables flexibles

NYM ( NVV )
Cables de instalación y cables flexibles

NYM ( NVV )

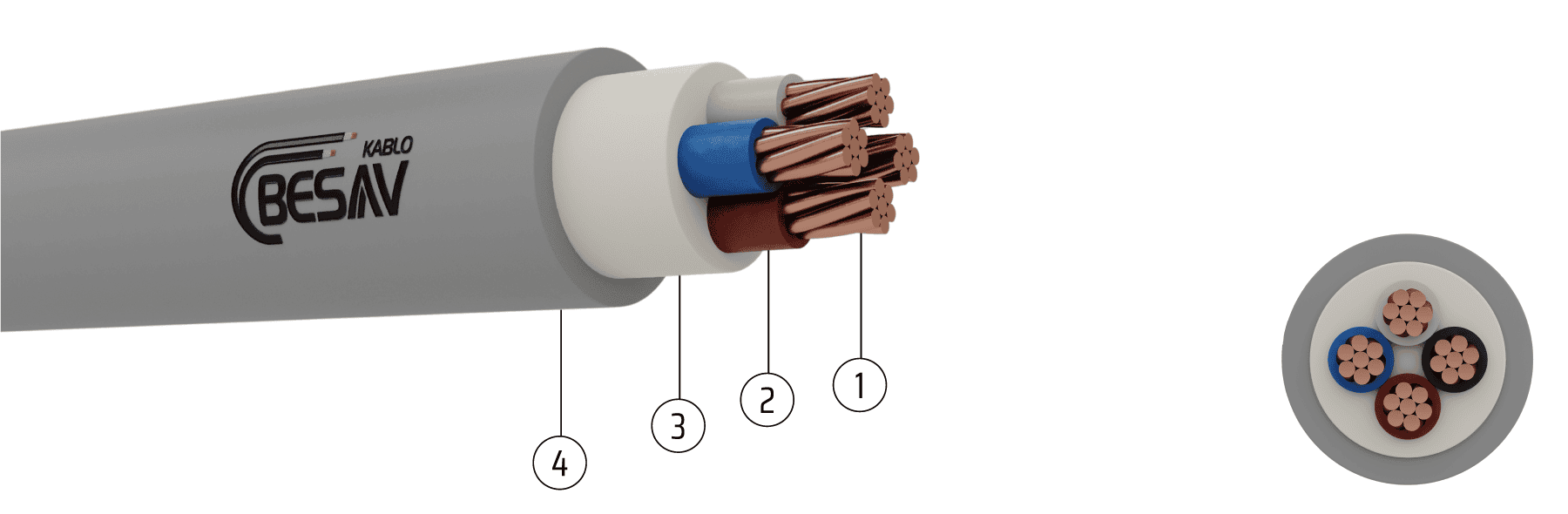

Construcción
1
Conductivo: Alambre sencillo o trenzado Cobre
2
Aislado: Aislamiento de PVC
3
Relleno: Relleno de polietileno o PVC
4
Caja exterior: Cubierta exterior de PVC
Áreas de aplicación

Es adecuado para su uso en entornos húmedos, en instalaciones fijas enrasadas y en superficie. También puede utilizarse en instalaciones abiertas en el exterior del edificio, pero no se recomienda su uso subterráneo.

Normas
  •  TS 9759
  •  VDE 0250
Especificaciones técnicas

Radio mínimo de curvatura

10 x D
Temperatura máxima de operación 70°
Temperatura máxima en cortocircuito 160°
Tensión nominal Uo/U 300/500 V
Tensión de prueba 2 kV
Prueba de propagación vertical de llama de cable único EN 60332-1-2
Libre de plomo  ̶P̶b̶
Datos técnicos
Tamaño y Pesos
Información Eléctrica
Sección nominal
 Diámetro exterior aproximado Peso neto aproximado Entrega estándar Resistencia DC del conductor a 20°C (Máx.) Capacidad de transporte de corriente
mm²
mm
kg/km
 longitud/m
ohm/km
 En aire
2x1.5 re
8,80
105
100
12,1
22
2x2.5 re
10,0
145
100
7,41
30
2x4 re
11,0
195
100
4,61
40
2x6 re
12,0
250
100
3,08
50
2x10 rm
16,0
420
100
1,83
70
2x16 rm
18,0
590
1000
1,15
93
2x25 rm
21,0
860
1000
0,727
108
2x35 rm
23,0
1150
1000
0,524
135
