¡Nuevo poder en energía! | Cables ignífugos libres de halógenos

052XZ1-F
Cables ignífugos libres de halógenos

052XZ1-F

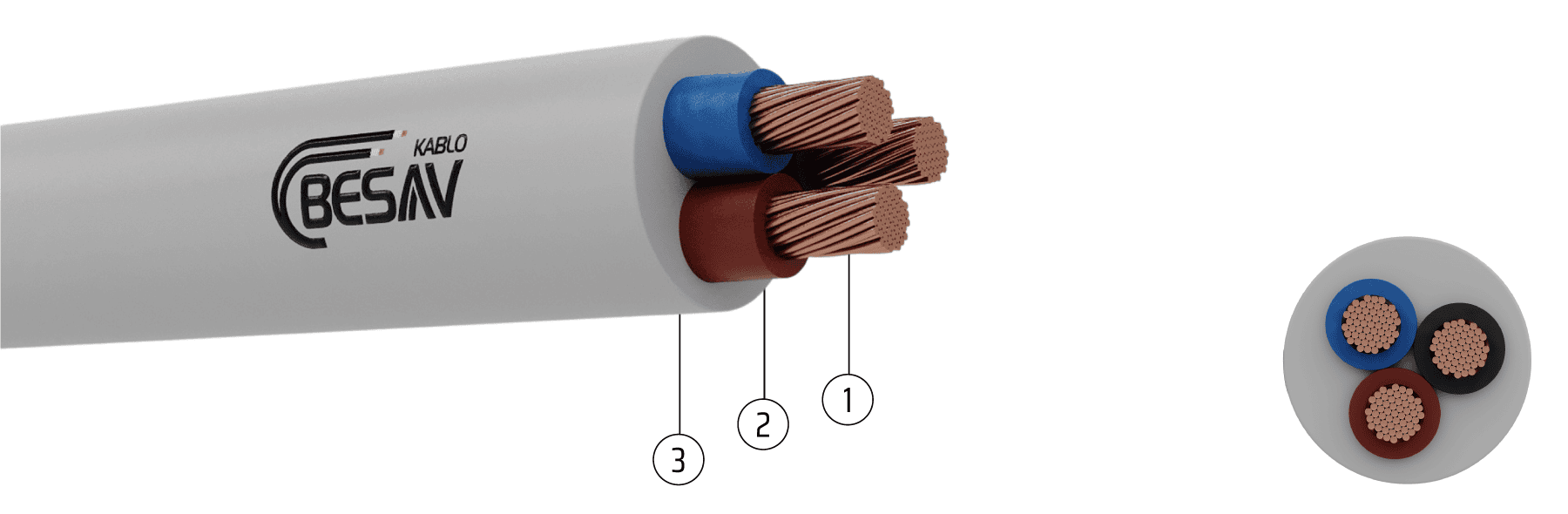

Construcción
1
Conductivo: Alambre trenzado Cobre
2
Aislado: Aislamiento XLPE
3
Caja exterior: Funda exterior HFFR
Áreas de aplicación

Se utiliza en lugares con riesgo de incendio como refinerías, hoteles, escuelas, túneles, edificios de gran altura, hospitales, plantas de energía, centros de procesamiento de datos y centros de negocios concurridos.

Normas
  •  TSE K 176
Especificaciones técnicas
Radio mínimo de curvatura Si D≤12, entonces 5D - Si D>12, entonces 6D
Temperatura máxima de operación 90°
Temperatura máxima en cortocircuito 250°
Tensión nominal 300/500 V
Tensión de prueba 2 kV
Baja densidad de humo EN 61034-2
Libre de halógenos EN 60754-1-2
Prueba de propagación vertical de llama de cable agrupado EN 60332-3-24 Cat.C
Libre de plomo  ̶P̶b̶
Datos técnicos
Tamaños y Pesos Datos Eléctricos

    Sección Nominal

  Diámetro Externo Aproximado

  Peso Neto Aproximado		 1000 m
Medidas del Carrete para el Cable
de Envío		   20 °C Resistencia del Conductor DC
(Máx.)		 Capacidad de Corriente

En Aire (A)
mm² mm kg/km cm ohm/km
2x0.75 6,0 80 100 26,0 14
2x1 6,5 90 100 19,5 17
2x1.5 8,0 105 100 13,3 22
2x2.5 9,0 135 100 7,98 30
2x4 11,0 200 100 4,95 40
2x6 12,0 250 100 3,30 50
2x10 15,0 400 1000 1,91 70
2x16 17,5 550 1000 1,21 93
2x25 21,0 780 1000 0,780 108
2x35 23,0 1050 1000 0,554 135
3x0.75 6,5 90 100 26,0 14
3x1 7,0 100 100 19,5 17
3x1.5 8,5 120 100 13,3 22
3x2.5 9,5 160 100 7,98 30
3x4 11,5 235 100 4,95 40
3x6 13,0 310 100 3,30 50
3x10 16,0 510 1000 1,91 70
3x16 18,0 660 1000 1,21 93
3x25 22,0 1050 1000 0,780 108
3x35 24,5 1400 1000 0,554 135
4x0.75 7,0 100 100 26,0 12
4x1 7,5 120 100 19,5 15
4x1.5 9,0 140 100 13,3 18
4x2.5 10,5 190 100 7,98 24
4x4 13,0 300 100 4,95 32
4x6 15,0 420 100 3,30 42
4x10 17,5 610 1000 1,91 60
4x16 21,0 850 1000 1,21 80
4x25 24,0 1275 1000 0,780 100
4x35 27,0 1670 1000 0,554 124
5x0.75 8,0 130 100 26,0 12
5x1 8,5 150 100 19,5 15
5x1.5 10,0 190 1000 13,3 18
5x2.5 11,0 265 1000 7,98 24
5x4 14,0 410 1000 4,95 32
