¡Nuevo poder en energía! | Cables de cobre de baja tensión

YVZ3V ( NYFGBY )
Cables de cobre de baja tensión

YVZ3V ( NYFGBY )

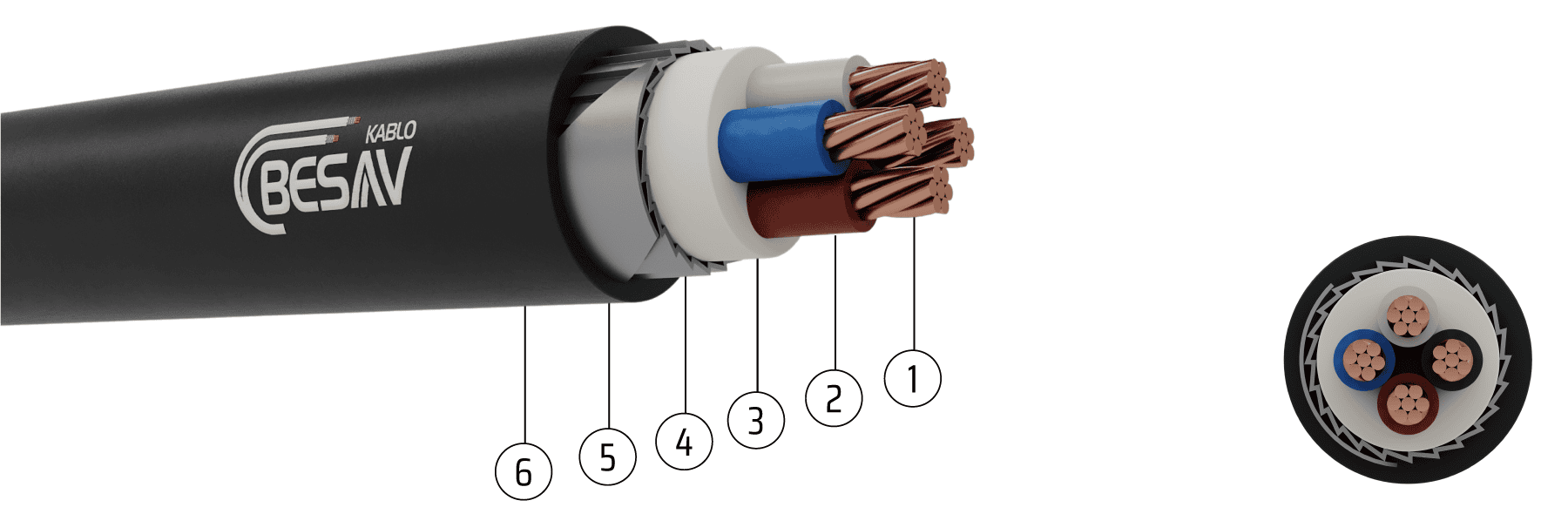

Construcción
1
Conductivo: Alambre sencillo o trenzado Cobre
2
Aislado: Aislamiento de PVC
3
Relleno: Relleno de polietileno o PVC
4
Armadura: Alambres planos de acero galvanizado
5
Cinta: Cinta de acero galvanizado
6
Caja exterior: Cubierta exterior de PVC
Áreas de aplicación

Gracias a su resistencia a las tensiones mecánicas, es apto para su uso subterráneo en condiciones de funcionamiento extremas.

Normas
  •  TS IEC 60502-1
  •  IEC 60502-1
  •  VDE 0271
  •  IS 1516.1
Especificaciones técnicas
Radio mínimo de curvatura

12 x D
Temperatura máxima de operación 70°
Temperatura máxima en cortocircuito 160°
Tensión nominal Uo/U 0.6/1 kV
Tensión de prueba 3.5 kV
Prueba de propagación vertical de llama de un solo cable EN 60332-1-2
Libre de plomo  ̶P̶b̶
Datos técnicos
Tamaño y Pesos
Información Eléctrica

Sección Nominal

Diámetro Externo Aproximado

Peso Neto Aproximado
 1000 m
Medidas del carrete para el cable		 A 20°C de
Resistencia DC del conductor
(Máx.)		 Capacidad de corriente

En tierra (A)

En el aire (A)
mm²
mm
kg/km
 cm
ohm/km
3x16 rm
23,5
1220
140
1,15
102
79
3x25 rm
26,5
1700
140
0,727
133
100
3x35 rm
28,5
2060
140
0,524
159
125
3x50 rm
32,0
2600
160
0,387
188
153
3x70 rm
36,5
3450
200
0,268
232
195
3x95 rm
41,0
4500
220
0,193
280
238
3x120 rm
44,0
5500
160*
0,153
318
275
3x150 rm
49,0
6550
200*
0,124
359
320
3x185 rm
53,0
8100
220*
0,0991
406
364
3x240 rm
60,0
10000
240*
0,0754
473
430
3x300 rm
66,0
13000
200**
0,0601
535
510
3x400 rm
74,0
16000
220**
0,0470
613
595
